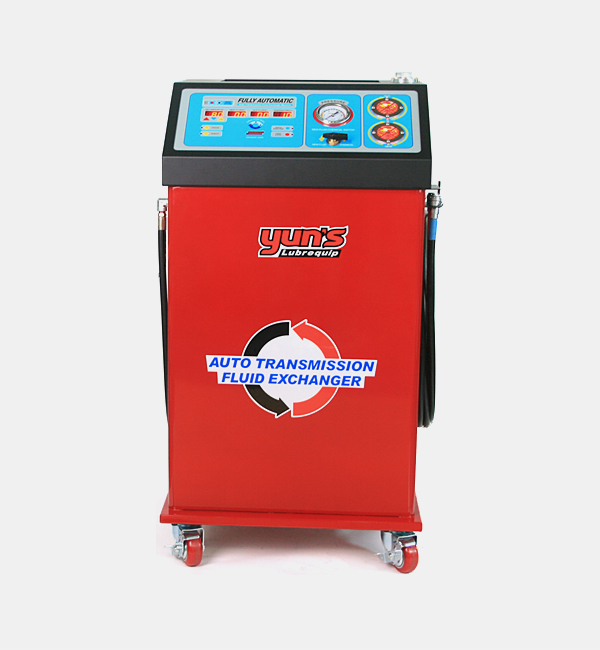

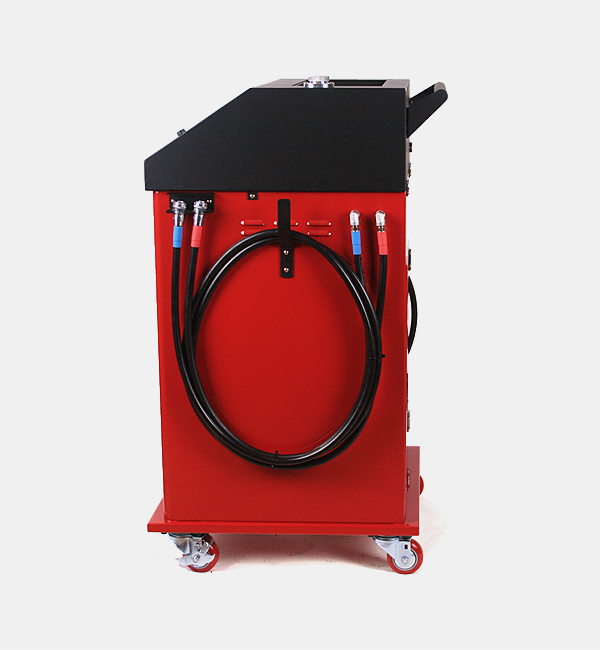

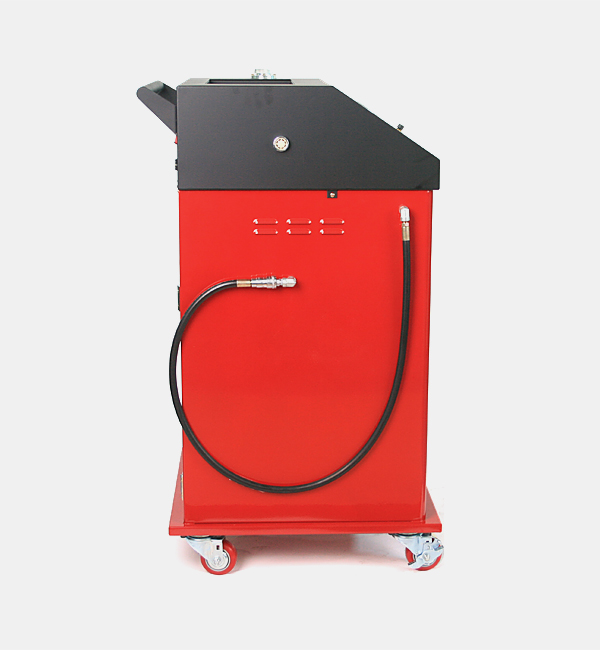

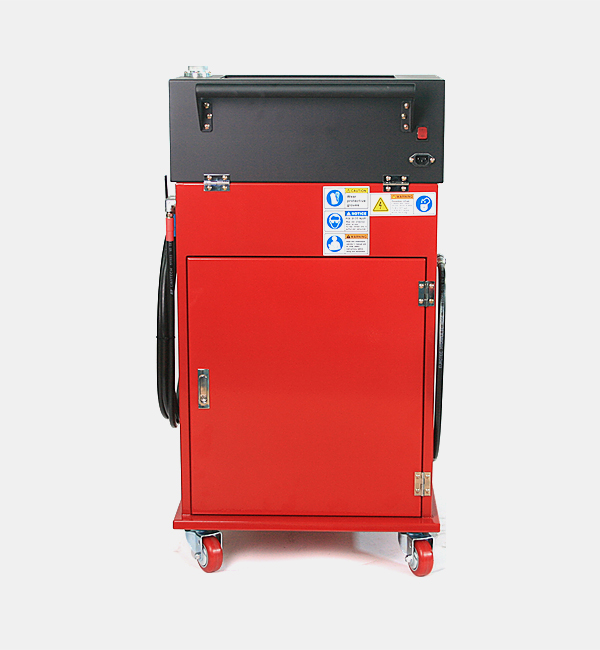

완전자동 오토밋션 오일교환기AUTO 2020PDF Down
제원
| 모델 | AUTO 2020 | ||||||
|---|---|---|---|---|---|---|---|
| 분류 | 완전 자동 ATF 오일 교환기 | ||||||
| 제어 장치 | PCB Control Board | ||||||
| 오차 범위 | ± 200cc | ||||||
| 입력 전원 | AC 220V / 60Hz | ||||||
| 모터 | ¼ HP Motor | ||||||
| 펌프 | Thochoid Pump | ||||||
| 용량 | 4.5L/min/1800rpm | ||||||
| 탱크 용량 | ATF 신유 | 22L | |||||
| ATF 폐유 | 22L or Drain Tank | ||||||
| 크기 | 가로 | 535mm | |||||
| 세로 | 510mm | ||||||
| 높이 | 1100mm | ||||||
| 무게 | 80Kg | ||||||
기능 안내
미션의 오일 온도를 측정하여, 미션의 고장 여부를 진단 가능
인/아웃 호스가 거꾸로 연결되어 있더라도, 버튼 하나만 누르면 장비 내부에서 자동으로 순방향으로 변환시켜 줌
교환하고자 하는 오일량 설정 뒤 스타트 버튼을 누르면 자동으로 오일 교환 작업이 완료됨
오일 교환 작업 후 수동으로 미세 조정 가능
딥스틱 게이지가 없어서 ATF FLUSH를 할 수 없는 차량의 경우 이 장비를 통해서 Flush Chemical을 주입해서 밋션 내부 청소 가능
특징 안내
딥스틱 게이지가 있던 없던 관계없이 오일 교환 작업 가능
폐유가 1L 배출된 뒤 신유를 주입하므로, 신유 소모량이 적음
고객이 요구하는 어떤 종류의 신유도 본 장비를 통해 작업 가능
폐유를 오일드레인으로 바로 배출 가능
폐유창과 신유창의 뒷편에 LED Back Light 설치해서 신유, 폐유색을 비교 가능
대형 버스, 대형 트럭의 미션 오일 교환 작업에도 본 장비 적용 가능

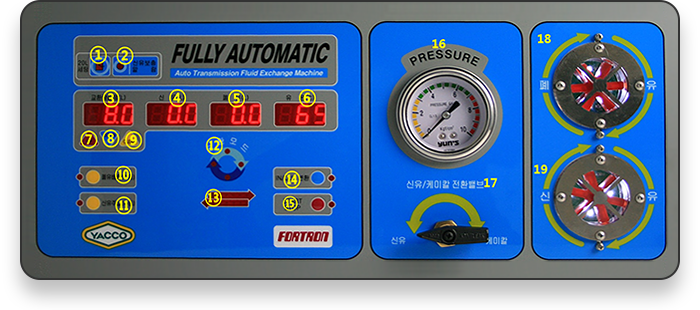

조작 패널 설명
01. 신유저장량 설정 버튼
장비의 20L 탱크를 교체한 후 신유 저장량을 기억시킬 때 사용 (1번+7번 버튼 동시에 누름)
신유 잔량을 확인할 때 사용 (3번 창에 표시됨)
02. 신유량 부족 경고 램프
오일 교환시 신유 잔량이 교환해야 할 총량보다 부족하면 램프가 켜지고 경고음이 울림
03. 교환량 설정창
교환할 오일량 표시창
04. 신유 주입량 표시창
주입된 신유량 표시창
05. 폐유 배출량 표시창
배출된 폐유량 표시창
06. 미션 온도 표시창
미션 온도 표시창
07. UP 버튼
교환 작업량을 추가 설정 할때 사용
08. DOWN 버튼
교환 작업량을 축소 설정 할때 사용
09. CLEAR 버튼
신유 주입량 표시창, 폐유 배출량 표시창 숫자를 지울 때 사용
10. 폐유 배출 버튼 (수동)
수동으로 폐유를 배출하려면 이 버튼을 누르면 됨 ("순환모드"에서만 동작가능)
11. 신유 주입 버튼 (수동)
수동으로 신유를 주입하려면 이 버튼을 누르면 됨 ("순환모드"에서만 동작 가능)
12. 순환모드 표시 램프
파워 스위치를 켜면 이 LED 램프가 점등되어, 순환 작업 상태임을 표시해 줌
13. 교환모드 표시 램프
시작 버튼을 누르면 이 LED 램프가 점등되어, 교환 작업 상태임을 표시해 줌
14. IN/OUT 변환 버튼
인/아웃 호스가 거꾸로 연결되어 있더라도, 버튼 하나만 누르면 장비 내부에서 자동으로 순방향으로 변환시켜 줌
15. START & STOP 버튼
오일 교환 작업을 시작/중지할 때, 일시정지/재시작할 때 사용
16. 압력 게이지
차량의 미션 압력을 표시하는 게이지
17. 신유 ↔ 케미컬 전환 밸브
FLUSH 케미칼 또는 신유를 선택하는 밸브
18. 폐유 확인창
폐유 상태를 확인하는 창
19. 신유 확인창
신유 상태를 확인하는 창
