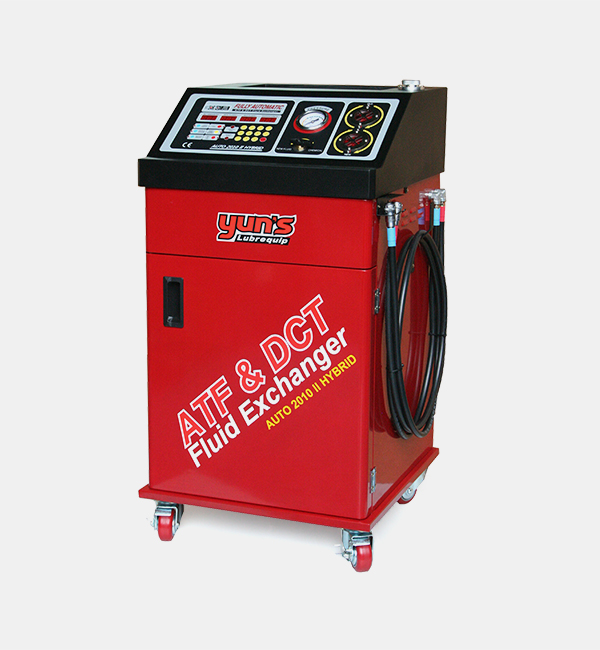

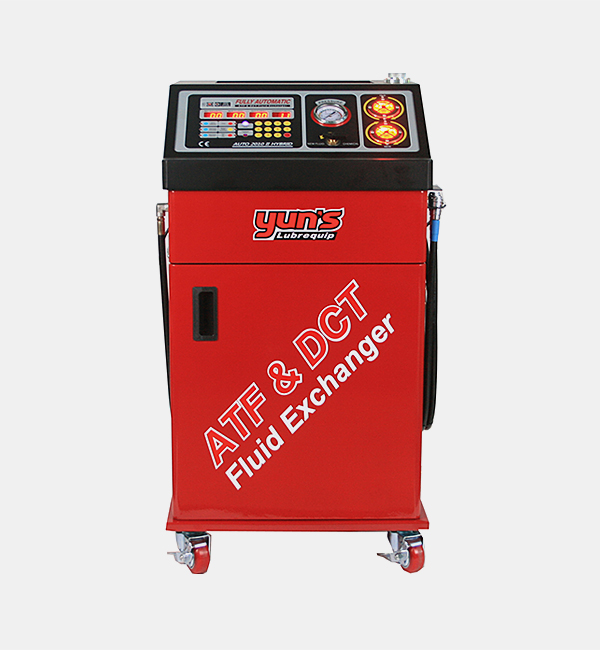

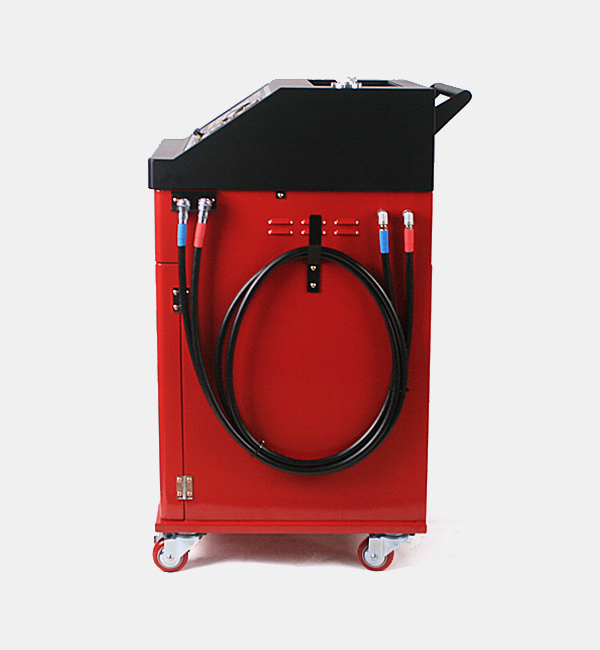

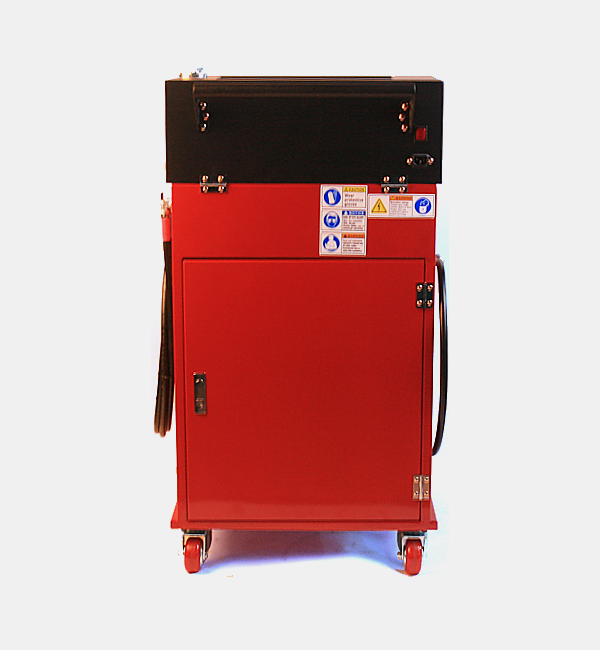

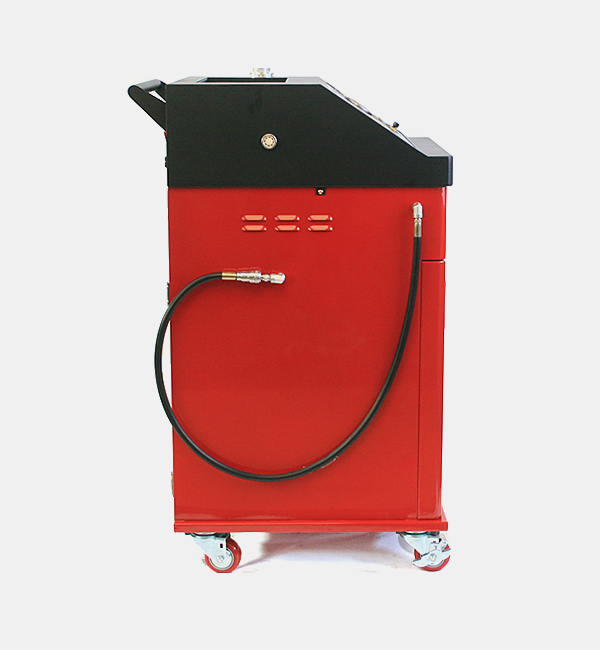

완전자동 오토밋션 & DCT오일교환기AUTO 3000PDF Down

제원
모델 AUTO 3000 HBYBRID
분류 완전 자동 ATF & DCTF 오일 교환기
제어 장치 PCB Control Board
오차 범위 ± 200cc
입력 전원 AC 220V / 60Hz
모터 ¼ HP Motor, 2EA
펌프 Thochoid Pump, 2EA
용량 4.5L/min/1800rpm
탱크 용량 ATF 신유 22L
ATF 폐유 22L or Drain Tank
DCT(DSG) 신유 12L
크기 가로 535mm
세로 510mm
높이 1100mm
무게 100Kg
제품의 사용 목적
AUTO 3000 HYBRID는 자동 트랜스미션 내부의 오일(폐유)을 새로운 오일(신유)로 교환해 주는 장비입니다. 본 장비를 통해 ATF, DCT(DSG) 오일 교환 및 세척(flush) 작업을 진행할 수 있습니다. 모든 작업 과정은 완전 자동화되어 있지만, 필요한 경우 수동 조절도가능합니다.장비를 켜면 디지털 표시창에 이전에 교환한 오일량이 표시되며, 교환량은 장비 상단의조작 패널을 통해 0.1L 단위로 입력할 수 있습니다.

기능 안내

A

미션의 오일 온도를 측정하여, 미션의 고장 여부를 진단 가능

B

인/아웃 호스가 거꾸로 연결되어 있더라도, 버튼 하나만 누르면 장비 내부에서 자동으로 순방향으로 변환시켜 줌

C

교환하고자 하는 오일량 설정 뒤 스타트 버튼을 누르면 자동으로 오일 교환 작업이 완료됨

D

오일 교환 작업 후 수동으로 미세 조정 가능

E

딥스틱 게이지가 없어서 ATF FLUSH를 할 수 없는 차량의 경우 이 장비를 통해서 Flush Chemical을 주입해서 밋션 내부 청소 가능

특징 안내

A

본 장비 하나로 ATF 또는 DCT(DSG) 오일 교환 작업이 모두 가능

B

딥스틱 게이지가 있던 없던 관계없이 오일 교환 작업 가능

C

폐유가 1L 배출된 뒤 신유를 주입하므로, 신유 소모량이 적음

D

고객이 요구하는 어떤 종류의 신유도 본 장비를 통해 작업 가능

E

폐유를 오일드레인으로 바로 배출 가능

F

폐유창과 신유창의 뒷편에 LED Back Light 설치해서 신유, 폐유색을 비교 가능

G

대형 버스, 대형 트럭의 미션 오일 교환 작업에도 본 장비 적용 가능

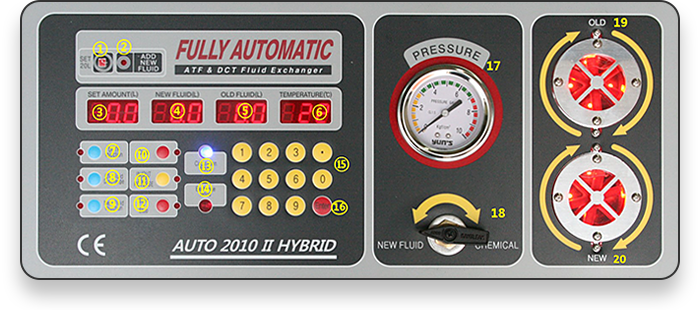

조작 패널 설명

01. 신유량 설정 버튼

장비의 20L 탱크를 교체한 후 신유 저장량을 기억시킬 때 사용
신유 잔량을 확인할 때 사용(③번 창에 표시됨)

02. 신유량 부족 경고 램프

오일 교환시 신유 잔량이 교환해야 할 총량보다 부족하면 램프가 켜지고 경고음이 울림

03. 교환량 설정창 (신유 잔량 확인창)

교환할 오일량 표시창

04. 신유 주입량 표시창

주입된 신유량 표시창

05. 폐유 배출량 표시창

배출된 폐유량 표시창

06. 미션 온도 표시창

미션 온도 표시창

07. DCT 주입 버튼

DCT(DSG) 신유 주입 버튼
숫자키로 주입하고자 하는 양을 입력한 뒤엔터를 누르고, 이 버튼을 누르면 신유 주입을 시작함
주입량 설정 없이 신유를 주입하려면 이 버튼만 누르면 됨. 한 번 누르면 주입 시작, 다시 한 번 누르면 중지

08. 폐유 배출 버튼 (수동)

미션 내부에 오일이 과주입되었을 경우 수동으로 내부 오일을 배출시킬 때 사용. 한번 누르면 배출, 다시 한 번 누르면 중지

09. 신유 주입 버튼 (수동)

수동으로 신유를 주입하려면 이 버튼을 누르면 됨. 한 번 누르면 주입 시작, 다시 한 번누르면 중지

10. CLEAR 버튼

신유 주입량 표시창, 폐유 배출량 표시창, 미션 온도 표시창의 숫자를 지울 때 사용

11. IN/OUT 변환 버튼

I인/아웃 호스가 거꾸로 연결되어 있더라도,버튼 하나만 누르면 장비 내부에서 자동으로 순방향으로 변환시켜 줌

12. 시작/중지 버튼 (일시정지/재시작 버튼)

오일 교환 작업을 시작/중지할 때, 일시정지/재시작할 때 사용

13. 순환모드 표시 램프

파워 스위치를 켜면 이 LED 램프가 점등되어, 순환 작업 상태임을 표시해 줌

14. 교환모드 표시 램프

시작 버튼을 누르면 이 LED 램프가 점등되어, 교환 작업 상태임을 표시해 줌

15. 숫자 키패드

교환량을 설정하기 위한 숫자 키패드(0.1L단위로 설정 가능)

16. ENTER 버튼

숫자 키패드로 교환량을 입력한 후 이ENTER 버튼을 누르면 교환량이 설정됨

17. 압력 게이지

차량의 미션 압력을 표시하는 게이지

18. 신유 ↔ 케미컬 전환 밸브

FLUSH 케미칼 또는 신유를 선택하는 밸브

19. 폐유 확인창

폐유 상태를 확인하는 창

20. 신유 확인창

신유 상태를 확인하는 창
