제품소개

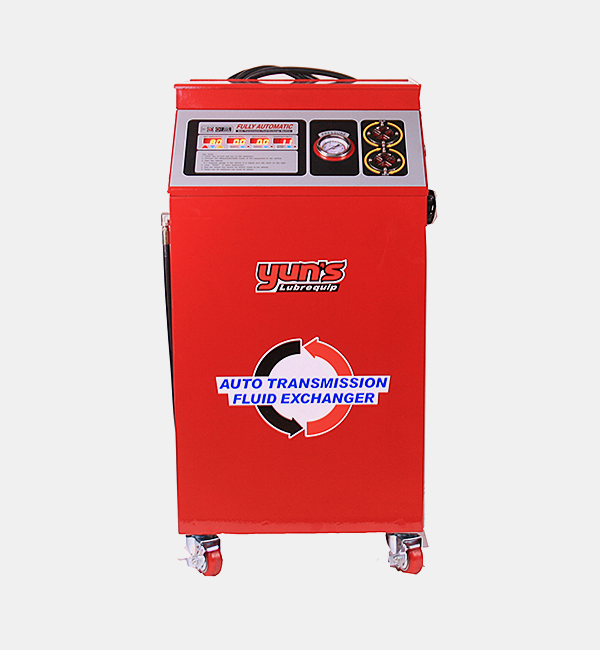

완전자동 오토밋션 오일교환기 (보급형)AUTO 1000PDF Down

제원
모델 AUTO 1000
분류 완전 자동 ATF 오일 교환기
제어 장치 PCB Control Board
오차 범위 ± 200cc
입력 전원 AC 220V / 60Hz
모터 ¼ HP Motor
펌프 Thochoid Pump
용량 4.5L/min/1800rpm
탱크 용량 ATF 신유 22L
ATF 폐유 22L or Drain Tank
크기 가로 535mm
세로 510mm
높이 1100mm
무게 80Kg

기능 안내

A

미션의 오일 온도를 측정하여, 미션의 고장 여부를 진단 가능

B

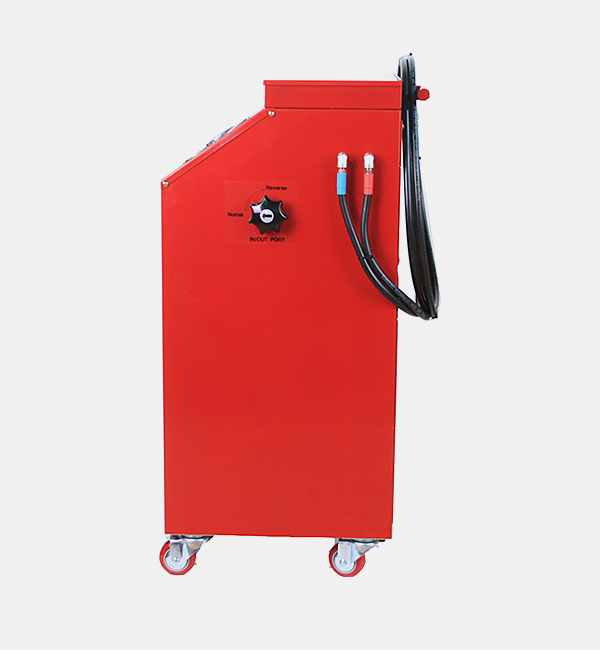

인/아웃 호스가 거꾸로 연결되어 있더라도, 장비 우측 레버를 전환하면 장비 내부에서자동으로 정방향으로 변환시켜 줌

C

교환하고자 하는 오일량 설정 뒤 스타트 버튼을 누르면 자동으로 오일 교환 작업이 완료됨

D

오일 교환 작업 후 수동으로 미세 조정 가능

특징 안내

A

딥스틱 게이지가 있는 차량의 ATF 오일 교환 작업 가능

B

폐유가 1L 배출된 뒤 신유를 주입하므로, 신유 소모량이 적음

C

고객이 요구하는 어떤 종류의 신유도 본 장비를 통해 작업 가능

D

대형 버스, 대형 트럭의 미션 오일 교환 작업에도 본 장비 적용 가능

E

폐유를 오일드레인으로 바로 배출 가능

F

오일 교환 시 신유창,폐유창을 통해서 오일 색 비교 용이

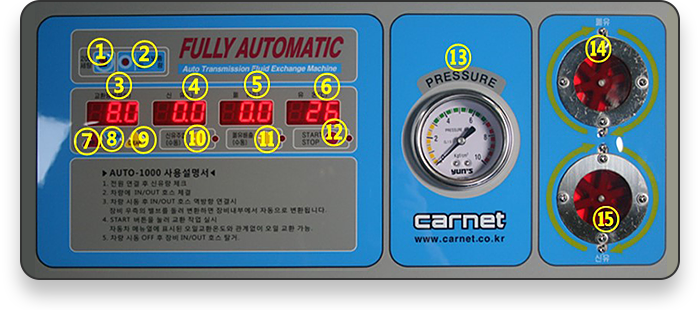

조작 패널 설명

01. 신유저장량 설정 버튼

장비의 20L 탱크를 교체한 후 신유 저장량을 기억시킬 때 사용 (1번+7번 버튼 동시에 누름)

02. 신유량 부족 경고 램프

오일 교환시 신유 잔량이 교환해야 할 총량보다 부족하면 램프가 켜지고 경고음이 울림

03. 교환량 설정창

교환할 오일량 표시창

04. 신유 주입량 표시창

주입된 신유량 표시창

05. 폐유 배출량 표시창

배출된 폐유량 표시창

06. 미션 온도 표시창

미션 온도 표시창

07. UP 버튼

교환 작업량을 추가 설정 할때 사용

08. DOWN 버튼

교환 작업량을 축소 설정 할때 사용

09. CLEAR 버튼

신유 주입량 표시창, 폐유 배출량 표시창 숫자를 지울 때 사용

10. 폐유배출 버튼 (수동)

수동으로 폐유를 배출하려면 이 버튼을 누르면 됨

11. 신유 주입 버튼 (수동)

수동으로 신유를 주입하려면 이 버튼을 누르면 됨

12. START & STOP 버튼

오일 교환 작업을 시작/중지할 때, 일시정지/재시작할 때 사용

13. 압력 게이지

차량의 미션 압력을 표시하는 게이지

14. 폐유 확인창

폐유 상태를 확인하는 창

15. 신유 확인창

신유 상태를 확인하는 창
